高速電子警察警示系統
- 型號：漢威光電
- 規格：電子警察
- 產品介紹：
高速警示電子警察系統介紹
超速電子警察系統對待定地點路面的速度與圖像監控，系統利用雷達、光電、計算機、圖像處理、模式識別、數據庫處理等先進技術，對監控路段的過往車輛進行全天候?qū)崟r(shí)監控并記錄相關圖像數據。系統采用工業級高清智能一體化抓拍相機作為圖像采集設備，高靈敏度主動雷達設備為信號采集設備，主動雷達檢測到過往車輛并給高清智能一體化抓拍相機一個觸發信號實現聯動抓拍，動態獲取路口的實時高清圖像，同時可自動聯動閃光燈輔助補光，使得在夜間也可拍出高清晰圖片。高清智能一體化抓拍相機本身具有圖像處理芯片，可以實現對抓拍圖像進行數字化處理。在高清智能一體機中DSP芯片上的集成車牌識別算法，利用當前先進的數字圖像處理技術，根據離散數學的相關算法對捕獲的數字圖像信號進行不斷的運算分析，自動獲取所拍車輛的車牌號碼、號牌顏色等數據。并可將車輛的通過時間、地點、行駛方向、號牌號碼、主動窄波雷達檢測到的車速等數據，通過智能一體化抓拍相機統一處理并輸出綜合分析數據，通過網絡發送至后端的終端服務器，由終端服務器實現二次識別和校驗，保障數據準確性，由終端服務器將智能抓拍一體機提供的數據進行統一校對、匯總和記錄。為偵破交通肇事逃逸案件和治安、刑事案件提供科學、有效的追查線索和執法依據；同時對車輛超速、違法占道等違章進行檢測報警，以有效遏制交通違章現象，消除事故隱患。同時可以生成違法圖像和速度信息數據庫，并根據實際要求生成違法處罰通知單，提供交管部門作為執法依據。進一步加大對機動車肇事逃逸和車輛盜搶案件的打擊力度，加強對違章、涉案車輛和公路干線交通狀況的監控。

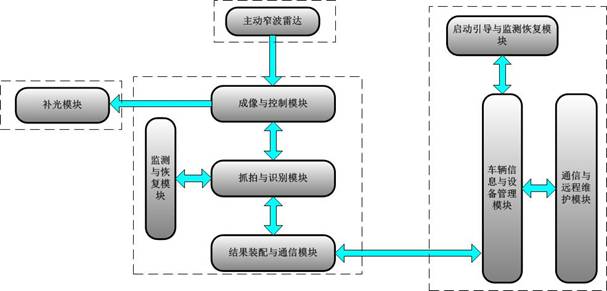

系統原理圖：
各個功能模塊集成在一體化抓拍相機之中，可通過內置硬件獨立完成檢測、觸發、補光聯動、車速測量、壓縮圖片等過程；并集成設備狀態監測和恢復模塊，識別模塊，上傳模塊以及備份存儲空間。在監控中心終端服務器將匯總的數據傳輸至中心服務器，智能交通管理平臺將接收到的前端車牌識別結果實時與黑名單進行比對。發現可疑車輛時，實時報警提示；當報警發生時，自動將報警信息上傳給指揮中心，同時以聲音、圖形及文字的方式提示中心值班人員，直到人員干預解除報警，所有報警信息同時生成日志記錄到數據庫中，方便以后查詢和檢索。
系統拓?fù)浣Y(jié)構

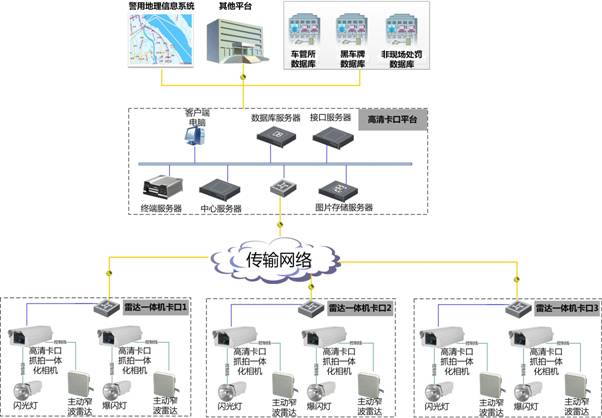

高清管理系統基于前端分布式采集、中心集中管理架構，采用分層結構設計，從邏輯關系上主要分為兩層：前端子系統--中心管理平臺子系統。前端子系統自成一個局域網，網絡傳輸子系統可采用光纖傳輸、3G接入或其他專網方式構建，實現前端子系統與中心管理平臺子系統之間的互聯互通。在智能交通中心管理平臺實現聯網布控、車輛查詢、違章處罰、軌跡顯示等操作，中心平臺與各類車輛數據庫對接可實現數據碰撞，從海量數據中發掘有用數據，為公安破案及交警交通管理提供統計數據。系統總體拓?fù)鋱D：
系統由前端子系統、網絡傳輸子系統和中心管理平臺子系統組成。實現對通行車輛信息的采集、傳輸、處理、分析與集中管理。
l 前端子系統
實現對車輛綜合信息的采集，包括車輛特征照片、車牌號碼與顏色、車速、抓拍時間、地點、駕駛?cè)嗣娌刻卣鞯取２⑼瓿蓤D片信息識別、車輛速度檢測、超速判別、數據緩存以及網傳等功能，主要由高清智能一體化抓拍相機、補光設備、主動窄波雷達、工業交換機、光電轉換設備、開關電源、防雷器等設備組成。
l 網絡傳輸子系統
完成系統數據信息的傳輸與交換。建設路口局域網與中心平臺處理局域網，將卡口前端子系統與中心管理平臺互聯，完成數據信息的傳遞、交互。路口局域網主要由工業交換機、光電轉換設備、光纖組成；監控管理中心圖像局域網主要由接入層交換機以及核心交換機組成；監控管理控制中心與各業務應用中心以及查報站之間可利用現有公安光纖網絡資源構建傳輸通道。
l 中心管理平臺子系統
完成數據信息的接入、比對、記錄、分析與共享。由服務器安裝平臺軟件模塊組成，包括：終端服務器、數據庫服務器、中心應用服務器、網絡存儲服務器及根據需要配置接口服務器。實現前端數據匯總及校對，全網設備注冊及配置管理，業務應用如：數據處理、布控、比對、報警轉發等操作，提供WEB遠程訪問，全網設備統一校時服務，數據庫管理，圖片及數據統一存儲，為各類車牌數據庫及其他平臺提供對接接口等功能。

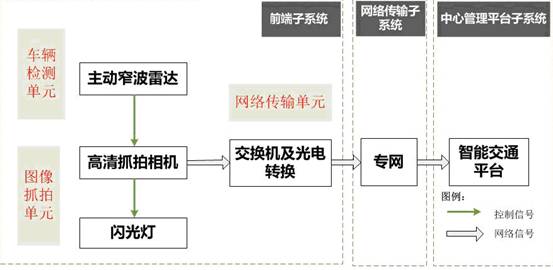

前端子系統組成
Ø 車輛檢測及測速單元：主動窄波雷達；
Ø 圖像抓拍單元：高清一體化抓拍相機、智能補光燈；
Ø 識別處理單元：高清一體化抓拍相機集成識別算法單元；
Ø 網絡傳輸單元：交換機及光電轉換、網線及光纖。
